Twin-Tiger 智能型電磁流量計EMF系列

量程0.1-15m/s,無可動及阻流部件，僅需標定水介質，方便、可靠、性價比高

Twin-Tiger EMF系列智能型電磁流量計是基于法拉第電磁感應定律，無可動及阻流部件，不存在壓力損失和流體堵塞現象。僅需標定水介質，即可用于其他導電介質流體的測量。
電極和襯里材質均有多種材質可選，滿足不同工況需求。經過可靠性、重復性、精確性等多重檢測廣泛應用于清水、污水、化工和工業制藥及各種酸堿溶液、泥漿、礦漿、紙漿流量的測量與監測。
此外，EFM系列具有一體式和分體式兩種結構。分體式結構可用于環境較差的現場，如地下井、高溫等不便到達的場合。

應用及案例

自來水廠
工業廢水
食品制藥
環保電鍍
印染化工
酸堿溶液

產品特色技術指標尺寸詳圖尺寸流量產品大圖訂貨選型

產品特色

冷、熱量計量功能
雙頻勵磁，零點穩定性好
防護性好，全封閉傳感器
內置參比電極，無需接地環
支持Modbus或HART通訊協議
可測正反向流量

技術指標

量程 0.1-15m/s

介質 導電液體（電導率≥5uS/cm）

精度 ±0.5%RD

環境溫度 -20℃-60℃

介質溫度 -20-80℃，根據要求最大可達180℃（注：受由襯里材料溫度特點限制）

環境濕度＜85%RH (非冷凝 )

公稱壓力 4.0MPa(DN10-150)

1.6MPa(DN200-600)

1.0MPa(DN700-1200)

0.6MPa(DN1400-2000)

供電電源 86～220VAC或24VDC（可選）

輸出信號 4-20mA/脈沖信號

通訊 RS485，標準Modbus通訊協議（非標配）、支持HART通訊協議（可選）

顯示多達8位液晶顯示，實時時鐘顯示各種流量數據，可選m3或L顯示單位

量程比 1:100

電極材料不銹鋼316L，其余可按要求定制（例如：HB、HC、Ti、Ta、Pt）

襯里材料 PFA，F(xiàn)EP、PTFE或聚氨酯可選

外殼材料碳鋼，可按客戶要求定制（例如：不銹鋼304SS）

防護等級 一體式時為IP65，分體式時為IP67或IP68（可選）

安裝方式法蘭安裝（默認）、螺紋安裝（定制）、卡箍安裝（定制）

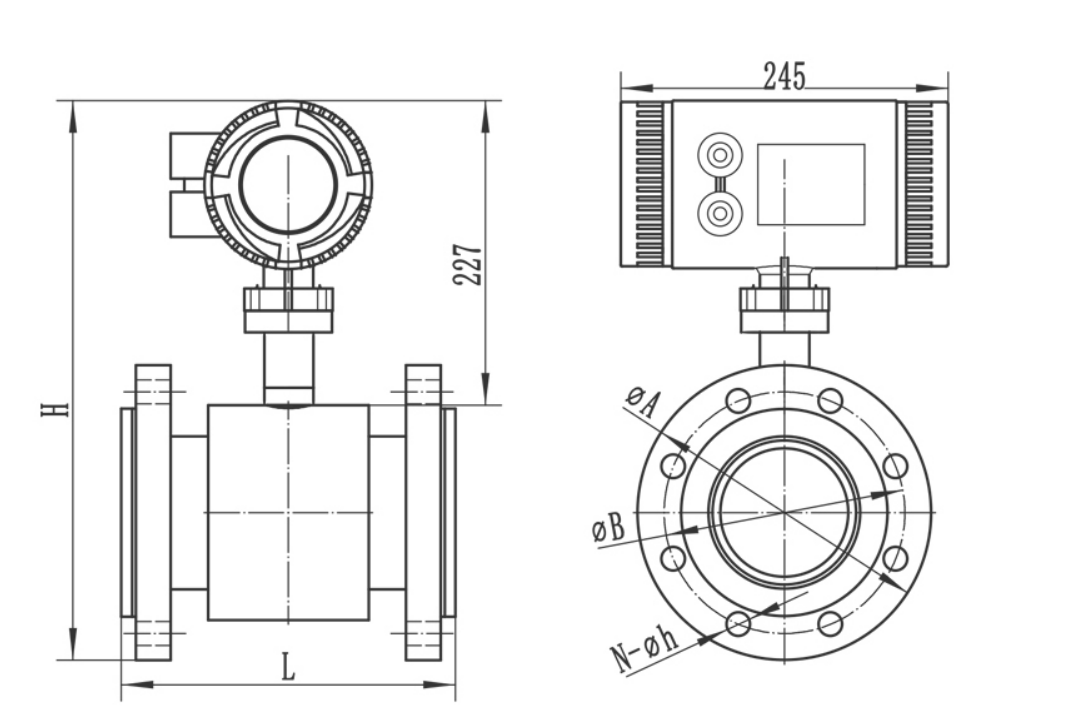

尺寸詳圖


尺寸流量

公稱通徑DN （mm）	流速(m/s)
	0.1	0.3	0.5	1	2	3	4	5	10	15
	流量(m3/h)
10	0.0283	0.0848	0.1414	0.2827	0.5655	0.8482	1.131	1.4137	2.8274	4.241
15	0.0636	0.1909	0.3181	0.6362	1.2724	1.9085	2.5447	3.1809	6.3617	9.543
20	0.1131	0.3393	0.5655	1.1310	2.262	3.3929	4.5239	5.6549	11.31	16.965
25	0.1767	0.5301	0.8836	2.7672	3.5343	5.3014	7.0686	8.8357	17.672	26.507
32	0.2895	0.8686	0.4477	2.8953	5.7906	8.6859	11.581	14.477	28.953	43.43
40	0.4524	1.3572	2.262	4.5239	9.0478	13.5717	18.096	22.62	45.239	67.858
50	0.7069	2.1206	3.5343	7.0686	14.1372	21.2058	28.274	35.343	70.686	106.03
65	1.1946	3.5838	5.973	11.9459	23.8918	35.8377	47.783	59.73	119.459	179.19
80	1.8096	5.4287	9.0478	18.0956	36.1911	54.2867	72.382	90.478	180.956	271.43
100	2.8274	8.4823	14.1372	28.2743	56.5487	84.823	113.097	141.37	282.743	424.12
125	4.4179	13.2536	22.0893	44.1786	88.3573	132.536	176.715	220.89	441.786	662.68
150	6.3617	19.0852	31.8086	63.6173	127.852	190.852	254.469	318.09	636.173	954.26
200	11.31	33.9292	56.5487	113.097	226.195	339.292	452.389	565.49	1130.97	1696.5
250	17.672	53.0144	88.3573	176.715	353.429	530.144	706.858	883.57	1767.15	2650.7

圓形管道口徑流量對照表

產品大圖


訂貨選型

選型示例 EFM-DN100-P1-F-2-E1-S1-D1-3

含義基本型號-公稱通徑-公稱壓力-安裝方式-襯里材料-電極材料-結構形式-

供電電源-輸出信號/通訊

序號	代碼	參數
1	型號 EFM系列	其中“EFM”為產品型號系列，代表智能型電磁流量計
2	公稱通徑	-DNX：（通徑范圍：DN10-DN2000） “X”代表具體通徑，例如DN100
3	公稱壓力	-P1：0.6MPa -P2：1.0MPa -P3：1.6MPa -P4：4.0MPa -PZ: 定制
4	安裝方式	-F: 法蘭安裝（默認） -T：螺紋安裝 -C：卡箍安裝（衛生型）
5	襯里材料	-1： PTFE -2: PFA -3: 氯丁橡膠 -4: 聚氨酯橡膠 -5: 陶瓷
6	電極材料	-E1：316L -E2：HB（哈氏合金B(yǎng)） -E3：HC（哈氏合金C） -E4：鈦 -E5：鉑銥合金 -E6：鉭 -E7：不銹鋼涂覆碳化鎢
7	結構形式	-S1：一體式 -S1：分體式
8	供電電源	-D1： 220VAC/50HZ -D2: 24VDC
9	輸出信號/通訊	-1： 4-20mA/脈沖信號（體積流量） -2: 4-20mA/RS232串口通訊（體積流量） -3: 4-20mA/RS485串口通訊（體積流量） -4: Hart協議/帶通信（體積流量）
