您當前的位置：首頁產品中心Twin-Tiger 渦街流量計VFM系列
量程從0.4-7m/s（液體）到4-60m/s(氣體）,壓損小，耐高溫，可測過熱蒸汽，可靠性高

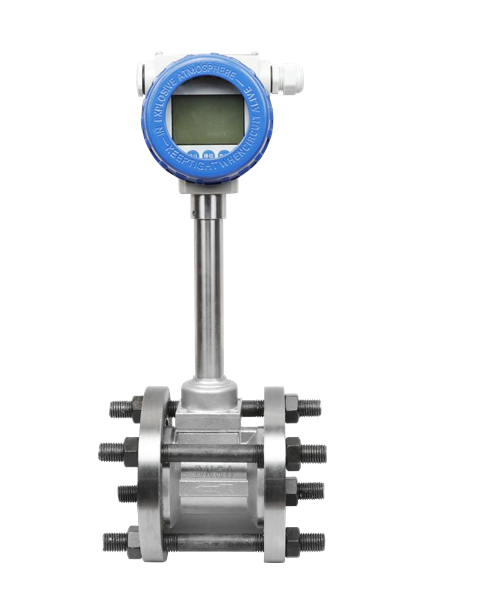

Twin-Tiger VFM系列渦街流量計是基于卡門渦街原理而研制的一種具有國際先進水平的新型流量計，適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣的一般氣體、水和液體的質量流量和體積流量。結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
壓力損失較小，運行費用低，更具節能意義；采用超低功耗技術，電池供電可運行兩年以上；溫壓補償一體化設計，同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。廣泛應用于化工、石油、冶金、輕工、環保、市政、電力等部門。
應用及案例
化工
石油
冶金
輕工
環保
市政
結構簡單牢固，無可動部件，可靠性高
傳感器不直接接觸被測介質，性能穩定，壽命長
壓力損失較小，運行費用低，更具節能意義
測量的是流量成正比的脈沖信號，無零點漂移，精度高
溫壓補償一體化設計
安裝簡單，維護方便
量程 液體： 0.4-7m/s
氣體： 4-60m/s
蒸汽： 5-70m/s
介質 氣體、液體、蒸汽
精度 ±1%FS、±1.5%FS；插入式：±2.5%FS
環境溫度 -20℃-55℃
介質溫度 壓電式：-40-150℃；-40-260℃；-40-330℃
電容型：-40-400℃；-40-450℃（協議訂貨）
環境濕度 5-95%RH
口徑 DN15-300（300-1000插入式）
公稱壓力 DN15-DN200 4.0（＞4.0協議供貨）
DN250-DN300 4.0（＞1.6協議供貨）
供電電源 12VDC、24VDC
電池供電型： 3.6V
輸出信號 方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V
電流輸出：4-20mA
RS485（標準Modbus通訊協議）
Hart通訊
量程比 1:10或1:15
安裝方式 法蘭連接/法蘭卡裝/簡單插入/球閥插入
防護等級 普通型（IP65），潛水型（IP68）
外殼材質 本體材料：1Cr18Ni9TI,其他材質協議訂貨
防爆等級 隔爆型：ExdIICT4
本安型：ExiaIICT2-CT6
公稱通徑 （mm） | 殼體內徑 D1 （mm） | 殼體長度 L （mm） | 法蘭外徑 D3 （mm） | 螺栓孔中心距B （mm） | 法蘭厚度 C （mm） | 螺旋孔直徑d （mm） | 螺旋數量 n |
25 | 25 | 170 | 115 | 85 | 18 | 18 | 4 |
32 | 32 | 170 | 140 | 100 | 18 | 18 | 4 |
40 | 38 | 177 | 148 | 110 | 18 | 18 | 4 |
50 | 49 | 190 | 165 | 125 | 20 | 18 | 4 |
65 | 62 | 220 | 185 | 145 | 20 | 18 | 4 |
80 | 73 | 220 | 200 | 160 | 23 | 18 | 8 |
100 | 96 | 240 | 220 | 180 | 23 | 18 | 8 |
125 | 119 | 260 | 250 | 210 | 25 | 18 | 8 |
150 | 141 | 280 | 285 | 240 | 25 | 22 | 8 |
200 | 200 | 300 | 340 | 295 | 27 | 22 | 12 |
250 | 250 | 360 | 405 | 355 | 29 | 26 | 12 |
300 | 300 | 400 | 480 | 410 | 32 | 26 | 12 |

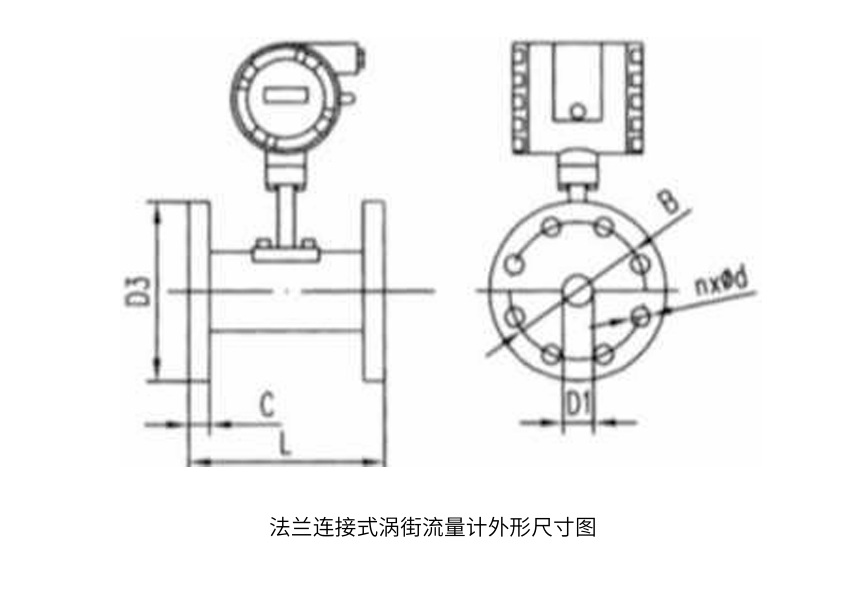

法蘭連接式外形尺寸表
公稱通徑 DN（mm） | 液體-水（T=20℃，ρ=1000kg/m3） | 氣體-空氣（T=20℃，P=101.325KPa） | ||
標準范圍（m3/h） | 可測范圍（m3/h） | 標準范圍（m3/h） | 可測范圍（m3/h） | |
20 | 1-8 | 0.6-12 | 5-50 | 5-60 |
25 | 1.5-12 | 0.8-16 | 8-80 | 8-120 |
40 | 2.5-30 | 1.5-40 | 20-200 | 18-300 |
50 | 3-50 | 2-60 | 30-300 | 30-500 |
65 | 5-80 | 3-90 | 50-500 | 50-900 |
80 | 8-120 | 5-150 | 80-1000 | 60-1200 |
100 | 12-200 | 6-240 | 100-1000 | 100-2000 |
125 | 20-300 | 13-390 | 150-1600 | 150-3000 |
150 | 30-400 | 15-600 | 250-2500 | 200-4000 |
200 | 40-800 | 30-1200 | 400-4000 | 350-8000 |
250 | 80-1200 | 40-1600 | 600-6000 | 500-12000 |
300 | 100-1800 | 50-2000 | 1000-10000 | 600-18000 |
